Описание
Солиус СН603 — не требующая отмывки паяльная паста для пайки методом оплавления. Ее формула специально разработана для высоких температур пайки, используемых с припоями SnAgCu, SnAg и другими сплавами, которые получили распространение в электронной промышленности вместо традиционных припоев с содержанием свинца. Солиус СН603 обеспечивает беспрецедентную эффективность печати в самых разных процессах. Кроме того, высокая пригодность Солиус СН603 для электрического тестирования минимизирует количество ложных отказов во время внутрисхемного тестирования. В нашем ассортименте эта паста является одной из лучших по наименьшему количеству пустот.
Отличительные особенности:
- Не содержащая галогены по методу испытаний EN14582
- Малое образование пустот для BGA, CSP, QFN
- Одна из самых стабильных паст на трафарете при комнатной температуре и при температуре <10°C среди выпускаемых
- Высокая эффективность печати даже при малых размерах апертуры (< 0,66AR)
- Предотвращает горячую и холодную осадку
- Высокая стойкость к окислению
- Хорошее смачивание на окисленных поверхностях BGA и площадок
- Отличные свойства при высокой температуре и длительном оплавлении
- Прозрачные остатки флюса, пригодные для тестировании
- Совместимость со сплавами SnPb
Сплавы
Для паяльных паст корпорация Indium производит высокочистый бессвинцовый припой с различными температурами плавления, с частицами припоя тип 3 и тип 4 согласно стандарту J-STD-006. Стандартными является сплавы SAC305, SAC0307 и SACm. Значение металлической составляющей, или отношение массы припоя к массе паяльной пасты, зависит от размера частиц припоя паяльной пасты и назначения продукта. Стандартные характеристики паяльной пасты приведены в таблице.
Условия поставки
Паяльная паста Солиус СН603 поддерживается на складе.
Упаковка

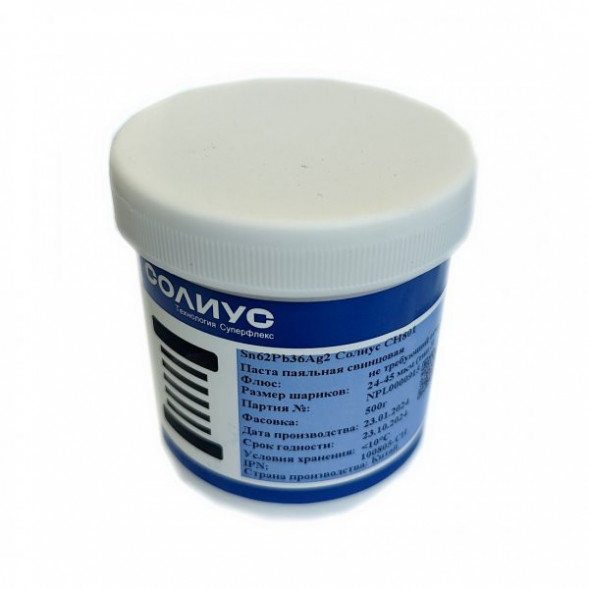

Солиус СН603 поставляется в банках по 500 г и в картриджах по 600 г. Также возможна поставка в упаковке для систем с закрытой печатающей головкой. По запросу паста может поставляться и в других вариантах упаковки
Хранение и транспортировка
Срок годности паяльной пасты Солиус СН603 при температуре от 0 до 10 оС составляет 12 месяцев.
Характеристики
Сплав |
Содержание металлической составляющей |
SAC305 SAC305 |
88,5 % (Тип 4) 89 % (Тип 3) |
SACm |
88,5 % (Тип 4) |
SAC0307 |
88.5% (Тип 3) |
Основные характеристики
Испытание J-STD-004 и J-STD-005 (IPC-TM-650) |
Результат |
Тип флюса (согласно J-STD-004A |
ROL0 |
Коррозионная активность флюса (медное зеркало) |
Тип L |
Содержание галогенов |
<100ppm |
SIR |
Проходит |
Типичная вязкость паяльной пасты по методу Малколма (10 об/мин) |
1700 Пуаз |
Тест на смачиваемость |
Проходит |
Тест на осадку |
Проходит |
Тест на шарики припоя |
Проходит |
Типичная клейкость |
35 грамм |
