ReOn 8307 используется для крепления смонтированных компонентов поверхностного и выводного монтажа. Клеи поверхностного монтажа применяются для фиксации поверхностно-монтируемых компонентов на печатной плате при пайке волной припоя или при двустороннем монтаже компонентов при пайке оплавлением
Отличительные особенности:
- Подходит для нанесения дозированием и трафаретной печати
- Обладает высокой прочностью сцепления
- Хорошая стабильность
- Отличные электрические характеристики
Ближайшие аналоги:
ReOn 8307-2
ReOn 8309
Хранение и транспортировка:
Срок годности составляет 6 месяцев при хранении при температуре 2–8 °C.
Характеристики
Цвет |
Красный |
Химический тип |
Эпоксидная смола |
Вязкость（Па.с＠25℃) |
500-800 |
Тиксотропный индекс |
6.5 |
Плотность (г/см3) |
1.35 |
Время работы при комнатной температуре (дней) |
14 |
Применение:
В основном используется для крепления смонтированных компонентов поверхностного и выводного монтажа. Клеи поверхностного монтажа применяются для фиксации поверхностно-монтируемых компонентов на печатной плате при пайке волной припоя или при двустороннем монтаже компонентов при пайке оплавлением.

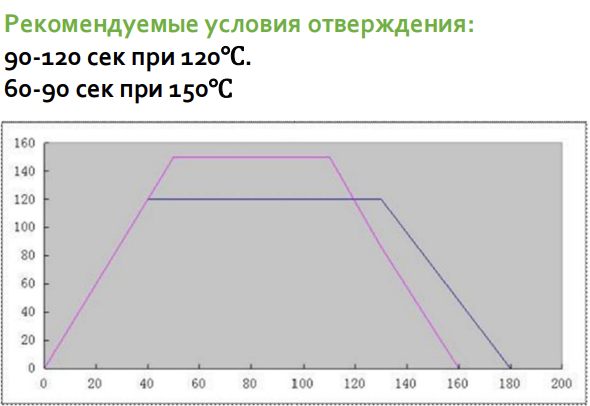

Клей получит более высокую прочность сцепления при более высокой температуре отверждения и более длительном времени отверждения. Кривая рисунка представляет собой рекомендуемую температуру отверждения и скорость нагрева. При соответствующей температуре компонентам требуется время, когда они достигают хорошей прочности сцепления. Пользователи могут устанавливать температурные параметры печи для отверждения в соответствии с характеристической кривой отверждения клея и тепловой эффективностью печей оплавления.
Свойства клея до отверждения:
Цвет |
Красный |
|
Химический тип |
Эпоксидная смола |
|
Вязкость (Па-с) (Брукфилд Шпиндель 7 |
500-800 |
GB/T 2794-1995 |
Тиксотропный индекс |
6,5 |
|
Плотность (г/смз) |
1,35 |
GB/T 13354-1992 |
Время работы при комнатной |
14 дней |
Свойства клея после отверждения (отвержденного в течение зо минут при 150C):
Твердость (по Шору D) |
81 |
GB/T 2411-1980 |
Прочность на сдвиг (МПа) |
14,5 |
Gb/T 7124-1986 |
| Тg(℃)(ДСК) | 98 |
ASTM E1545 |
Диэлектрическая прочность (кВ/мм) |
27,5 |
GB/T408.1-1999 |
Поверхностное |
3,4X1016 |
GB/T1410-2006 |
Технологические условия:
Клей должен достичь комнатной температуры перед использованием, не открывайте упаковку из алюминиевой фольги до достижения комнатной температуры (время достижения комнатной температуры упаковки объемом 300 мл не менее 2-4 часов). Клей следует использовать при температуре 25°С, относительной влажности <60%.
Вязкость клея снижается при более высокой температуре, что влияет на печать и дозирование. Высокая влажность может увеличить влагопоглощение клея, что сократит время использования клея и повлияет на прочность сцепления. Скорость движения ракеля при трафаретной печати должна быть 20-150 мм/с; Давление 3-4 Н/см (после печати трафарет должен быть чистым); скорость отрыва - 0,1-3,0 мм/с. Неотвержденный клей, можно удалить ацетоном или эфирами пропиленового спирта.
Пожалуйста, запечатайте и охладите клей после
использования.
