Флюс на водной основе, не требующий отмывки

Введение

Солиус ФВ-3000 — это флюс на водной основе, не требующий отмывки, специально разработанный для пайки волной припоя и селективной пайки.

Солиус ФВ-3000 — это негорючий материал, не содержащий летучих органических соединений (ЛОС) и исключающий особые требования к хранению. Широкое технологическое «окно» обеспечивает отличную пайку на труднопаяемых сборках и уменьшает образование шариков припоя.

Особенности

n Низкий уровень остатков.

n Предназначен для пайки с использованием сплавов Pb-Sn, Sn-Cu-Ag.

n Подходит для распыления.

Технические характеристики

Удельная плотность 1,015

 Количество твердых частиц 5,0 %

 Кислотное число 35,6 мг KOH/г

 Содержание галогенов 0

 Тип флюса ORL0

 Испытание на бумаге с хроматом серебра Изменение цвета отсутствует

Испытание коррозионной стойкости на листовой меди Признаки коррозии отсутствуют

Испытание коррозионной стойкости «медное зеркало» Признаки коррозии отсутствуют

Безопасность

Солиус ФВ-3000 — это негорючий материал. Использовать только при наличии достаточной вентиляции. Надевать защитные очки и перчатки.

Технологические рекомендации

Для достижения наилучших результатов Солиус ФВ-3000 следует наносить ультразвуковым распылением. Рекомендуется наносить минимально необходимое количество, тщательно контролируя фактические результаты пайки.

Поскольку Солиус ФВ-3000 на водной основе, он не требует частого контроля кислотного числа. Если требуется разбавление, следует использовать деионизованную воду.

Солиус ФВ-3000 может замерзнуть при воздействии температуры ниже 0 °C. Если флюс замерзнет, его необходимо разморозить при комнатной температуре до оттаивания и перемешать. Замерзание не влияет на свойства материала.

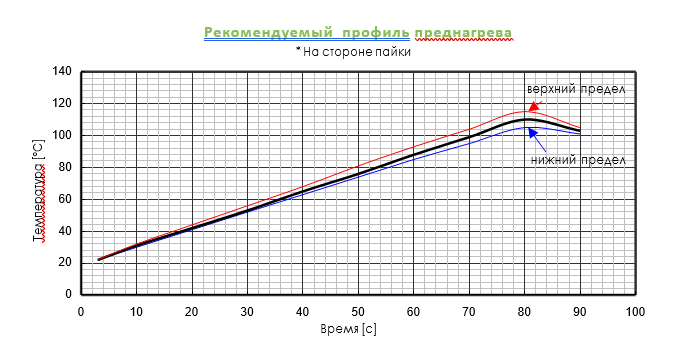

Предварительный нагрев

• Рекомендуемые условия для предварительного нагрева: 105–115 °C в течение 50–120 с на той стороне печатной платы, где производится пайка.

∆T = 0,5–1,0 °C/с.

n Температура активации флюса: прибл. 85–260 °C.

Пайка

n Скорость конвейера: 1,0–1,8 м/мин.

n Угол наклона конвейера: 3–6 градусов.

n Температура пайки: 240–260 °C.

n Время погружения: 2–5 с. (общее время воздействия первой и второй волн).
